為啥霍爾電流傳感器存在比較明顯的位置誤差？

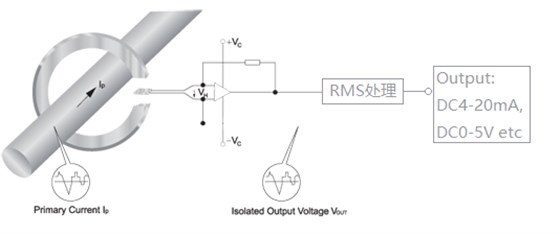

答： 在多種非接觸測量電流的方法中，基于霍爾原理測量電流是一種最常用的方法，其原理是在聚磁環的氣隙中插入一個檢磁元件（霍爾元件），有外界磁場時，通過聚磁環，霍爾元件可感測到磁場，并產生電壓，該電壓稱為霍爾電壓，可用于直接輸出或者反饋控制。由此結構可知，被測電流的電纜，靠近霍爾元件或原理霍爾元件的時候，會產生比較明顯的磁場變化，從而導致位置誤差的產生。為了減小這種誤差，通常可以采用多霍爾多氣息對稱排布的方法解決，但不管采用怎樣的方式，都無法從根本上消除位置誤差，因為霍爾元件的數量不能無限增多。 這也就是霍爾傳感器的使用說明中通常會要求用戶在測量電流時，將被測電流排（電纜）盡量居中在穿孔部位的原因。有時為了杜絕位置誤差的影響，可以采用內置電流排的方式。

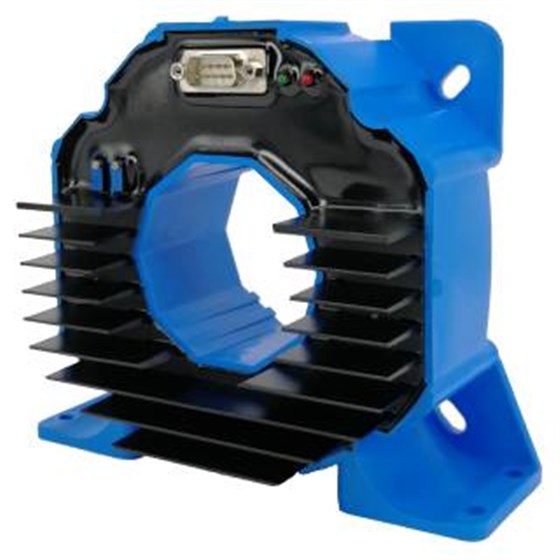

磁通門電流傳感器由于采用了整體式磁芯，沒有氣隙，所以位置誤差和抗干擾能力都全面優于霍爾電流傳感器，這也是磁通門電流傳感器精度較高的一個重要原因。
